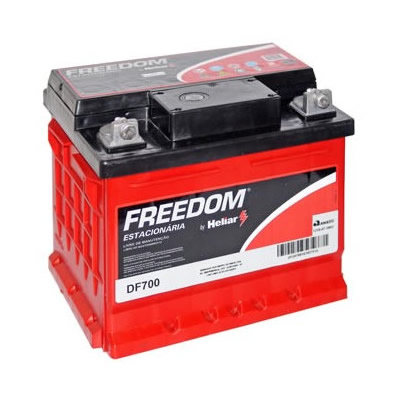

1) Baterias: As baterias podem ser o principal problema de mau funcionamento do equipamento e que deve ser observado em primeiro lugar, medindo a tensão (através de multímetro na escala DV Volts) das mesmas e também a autonomia, neste caso verificando quanto é possível de se andar sem necessidade de recarga. Normalmente um conjunto de baterias oferece uma autonomia de aproximada 20-30km de uso em superfície plana e lisa com um usuário de 80kg, porem esta autonomia está diretamente relacionada a quantidade de ciclos de carga e descarga e também depende da frequência do uso, do meio ambiente (temperatura, umidade e superfície de utilização) e de uma manutenção preventiva. De modo que nos equipamentos, a expectativa de vida das baterias pode oscilar de 12 a 24 meses, podendo alcançar mais tempo de vida. A autonomia deve ser medida se o equipamento consegue trabalhar o dia todo sem necessidade de recarga durante o dia. O modelo das baterias para os equipamentos Goody2 Shopping utilizadas são tipo estacionarias 12v-45ah.

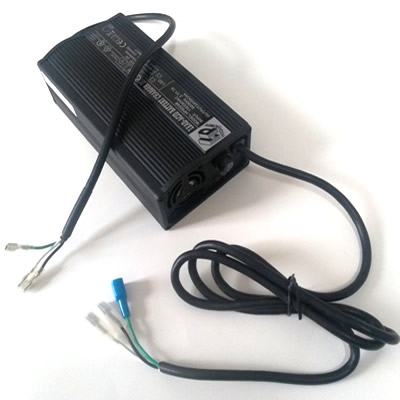

2) Carregador de Baterias: O carregador de baterias fica instalado atrás das baterias e possui leds de funcionamento e status. O carregador só deve indicar funcionamento ao conectar o cabo de força na tomada 220v. Se caso ele apresente algum Led aceso sem conectar o cabo de força, ele apresenta defeito. Para verificar se o carregador está funcionando corretamente, ele precisa realizar o ciclo, indicado pelas cores dos Leds. Ao conectar o cabo de força a tomada, o Led Vermelho e o Led Laranja acendem simultaneamente. Neste momento outro indicativo de recarga funcionando é o ventilador (cooler) do carregador que está em funcionamento. Após algumas horas (4-8 horas) o Led Laranja passa a ficar Verde, indicando a carga completa. Para maiores informações consulte o Manual do Proprietário.

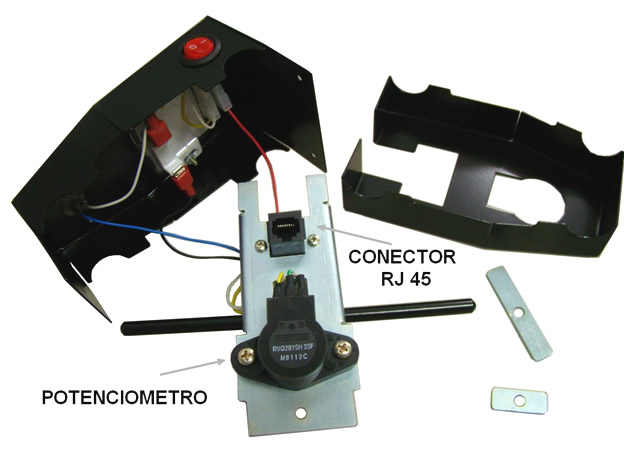

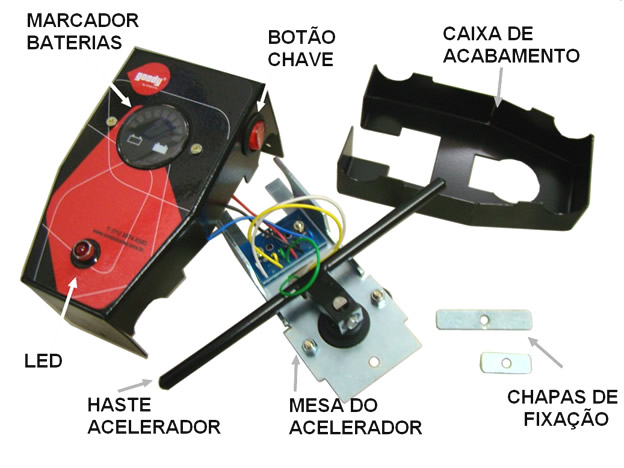

3) Painel: O painel do equipamento também é um indicador de funcionamento e ele apresenta o sistema de diagnósticos de possível anormalidade ou defeito. O painel está diretamente ligado a placa eletrônica dos equipamentos e vamos informar sobre os 2 modelos que trabalhamos. O painel para as duas placas são o mesmo, porem o comportamento do sistema de código de erro são diferentes. Na placa Rhyno (azul) o indicador de defeitos ou anormalidade é informado no Led de Funcionamento, com piscadas repetidas indicando um numero de 1 a 9. Já no modelo DR90, o indicador de alguma anormalidade é informado no marcador de baterias, também informando um numero de piscadas. O painel possui os seguintes componentes elétricos/eletrônicos: o botão liga-desliga, o marcador de baterias, o conector RJ45 (placa de circuito impresso com uma tomada RJ45 e fios), o potenciômetro de 5K e o Led. Também possui os componentes mecânicos, sendo a haste do acelerador, a mesa do acelerador e a caixa de acabamento (superior e inferior), alem das chapinhas e parafusos. No caso do painel as partes mais sensíveis e que podem apresentar defeito são o Conector RJ45 e o Led. No caso do Led se ele queimar ou for desconectado, o equipamento liga o marcador de baterias, mas o equipamento não aciona o motor. Já o RJ45 em que na ligação são utilizados 6 fios dos 8 disponíveis, caso um fio apresente algum dano mecânico ou elétrico no conector ou na placa de circuito impresso, o equipamento pode também não funcionar. O 3.o problema que eventualmente deve ser observado é o Potenciômetro de 5k, que com o uso intenso dos clientes pode apresentar uma falha na sua pista e apresentar bloqueio ou diminuição de velocidade.

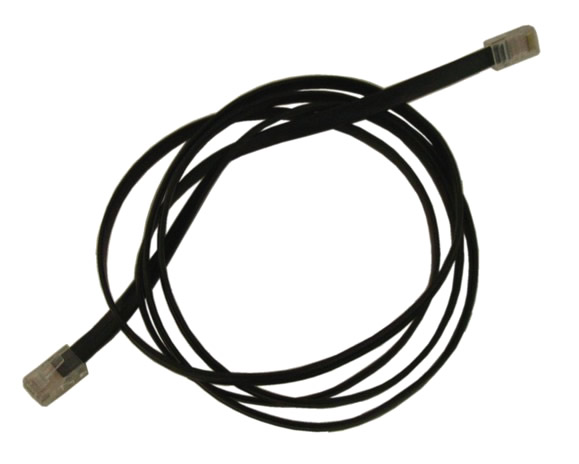

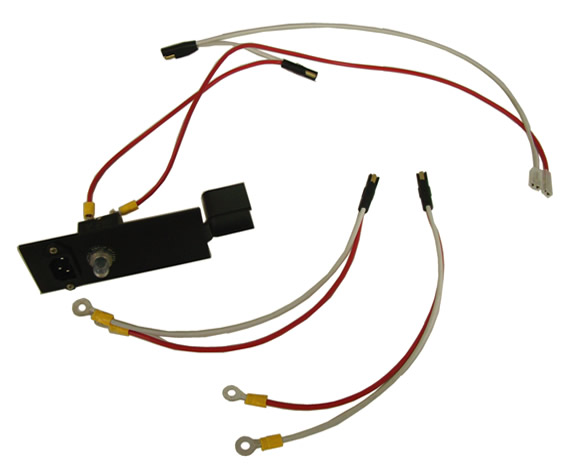

4) Fiação: A fiação dos equipamentos Goody2 Shopping é composta de um cabo de controle tipo “chato” com terminais RJ45 e outro conjunto de fios para a ligação das baterias, formando o chicote das baterias, que passa pelo cortador de circuito. O fio do motor/freio possui seus terminais que encaixam diretamente na Placa de Controle (placa modelo Rhyno – Azul) e uma extensão de fios e terminais para a placa modelo DR90 (Preta). Alem destas, também temos o adaptador do cabo de controle do lado da placa eletrônica, que denominamos de Tomada RJ45 (Placa), que é composta de uma placa de circuito impresso com a tomada e fios/terminais.

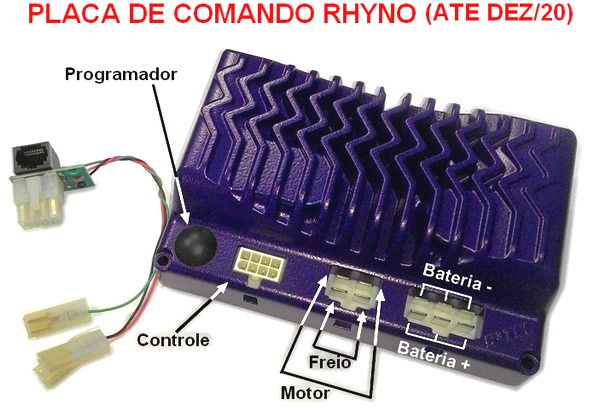

5) Placa de Controle: a placa de controle gerencia todo funcionamento do carrinho, recebendo a energia das baterias, os sinais do painel de comando, o que faz o equipamento se movimentar. O modelo Rhyno (Azul) trabalhamos ate Dez/20 e o modelo DR90(Preta) a partir de Jan/21. Abaixo as duas imagens indicando as ligações e também os componentes relacionados.

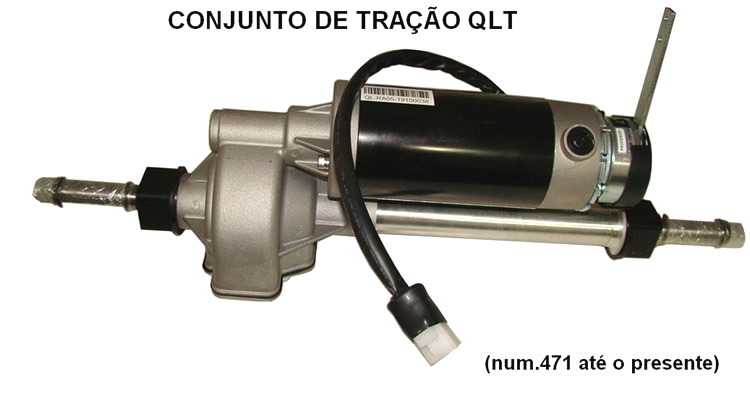

6) Conjunto de Tração: Temos algumas gerações de conjunto de tração nos modelos Goody2 Shopping, sendo a primeira Amigo (num. 75-261); a segunda Lerado (num.210-250), a terceira MDT (num. 262-470) e a ultima QLT (num.471-até o presente). Com isso os modelos de motor e freio são diferentes entre si, e na maioria dos modelos antigos, como Lerado ou MDT já não contamos mais com peças de reposição.
